Σύστημα διαχείρισης μπαταρίας υψηλής τάσης Lifepo4 BMS 60S 192V 50A
για UPS ESS Solar Home ESS Micro Grid ESS Large Scale ESS Solar Carport ESS
Σύνοψη:

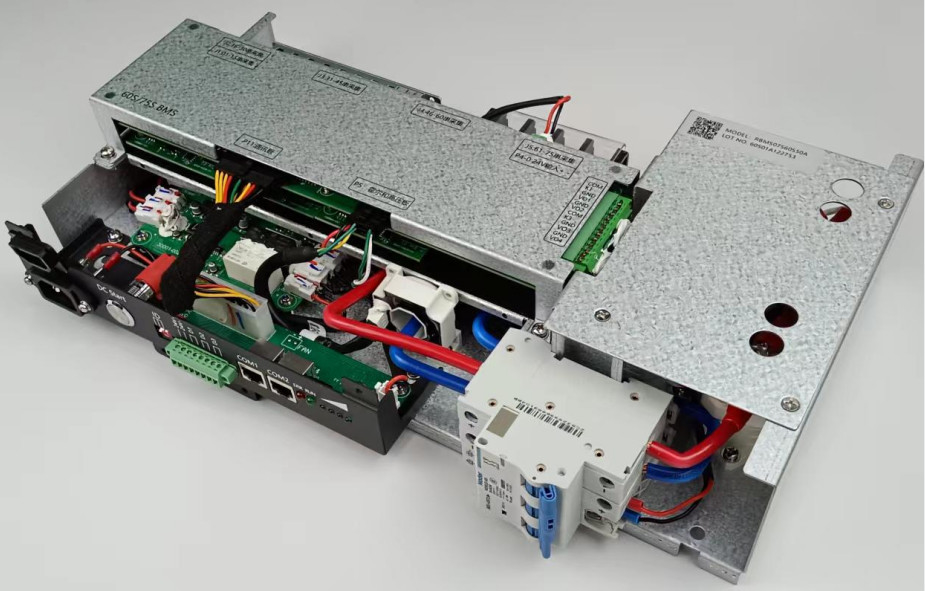

Τα ολοκληρωμένα BMS αποτελούνται από κύριο πίνακα ελέγχου BMS, πίνακα δειγματοληψίας BMU, πίνακα υψηλής τάσης,
διακόπτης τροφοδοσίας, αισθητήρα Hall, επαγωγός συνεχούς ρεύματος, μικροδιακόπτης, τερματικό τροφοδοσίας, δομικό κουτί και
σχοινί καλωδίωσης κ.λπ.
Χαρακτηριστικά του προϊόντος:
Η κύρια πίνακα ελέγχου ενσωματώνεται με μια πίνακα δειγματοληψίας και άλλες συσκευές ισχύος για να διατηρήσει το σύστημα
Έχει τα χαρακτηριστικά της συμπαγούς δομής, της ευέλικτης εγκατάστασης,
Η ενσωματωμένη μηχανή BMS είναι εξοικονόμη και κατάλληλη για ολοκληρωμένη εγκατάσταση με μπαταρίες μικρής χωρητικότητας.
το στοιχείο είναι κυρίως κατάλληλο για τη διαχείριση φόρτισης και εκφόρτισης μπαταριών φωσφορικού λιθίου σιδήρου (LFP).
Εάν χρειαστεί να τροποποιήσετε τις παραμέτρους με άλλες μπαταρίες, παρακαλούμε επικοινωνήστε με την εταιρεία μας για επιβεβαίωση.
● Κάθε 15 χορδές είναι μονάδα συλλογής μπαταριών, και οι μπαταρίες της σειράς 75 έχουν 5 μονάδες απόκτησης.
● 3 ανιχνευτές για την απόκτηση θερμοκρασίας ανά 15 χορδές, 12 ανιχνευτές για το 60S, 15 ανιχνευτές συνολικά για το 75S.
● η συλλογή ρεύματος χρησιμοποιεί αισθητήρα Hall, ασφαλές και αξιόπιστο, χωρίς θέρμανση
●λάθος εκτίμησης SOC ≤ 5%·
● Τριψήφιος κωδικός κλήσης διεύθυνσης για τη θέσπιση της διεύθυνσης BMS·
● Έκδοση στεγνής επαφής με 3-κανάλι ρελέ;
● Διεύρυνση επαγγενών 4 καναλιών και βοηθητική ανίχνευση επαφών.
● Παροχή λογισμικού υπολογιστή για να διευκολύνει τον πελάτη να διορθώσει το σύστημα μπαταρίας ή να τροποποιήσει την
παραμέτρους συστήματος μέσω του υπολογιστή υποδοχής·
● Υποστήριξη παράλληλης χρήσης (μέγιστο 7 μονάδες).
Συνολική διαμόρφωση BMS λύσης:
Ένα πλήρες σύνολο λύσεων HV 60S192V 50A BMS περιλαμβάνει:
1 σύνολο Master BMS, μοντέλο #: RBMS07S-60S50A, και συρματόπλεγμα:
1200mm 16P Διάταξη αισθητήρων καλωδίων, J1 ~ J4 για το σύστημα 60S, και μια πρόσθετη J5 θα χρειαστεί για τα 75S.
1200mm 6P Διάταξη θερμοκρασίας, J1 ~ J4 για το σύστημα 60S και ένα επιπλέον J5 θα χρειαστεί για τα 75S.
Η ολοκληρωμένη Η κατηγορία BMS υποστηρίζει κατ' ανώτατο όριο 75S240V 100A εφαρμογές.
Μέγεθος και διεπαφή στοιχείου BMS:
Ενσωματωμένοι κανόνες ονομασίας BMS:
Σενάρια εφαρμογής:
◎ Σπίτι ESS
◎ Αποθήκευση ενέργειας εκτός δικτύου νησιών
◎ Εφαρμογές ESS για μικροδίκτυα
◎ Ηλεκτρική τροφοδοσία UPS
◎ Σύστημα ισχύος 220V παροχή συνεχούς ενέργειας
