Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: GCE
Πιστοποίηση: CE UL TUV
Αριθμό μοντέλου: Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2006.
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiatable
Συσκευασία λεπτομέρειες: Τσάντα φυσαλίδων, αφρός, χαρτοκιβώτιο
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 1000 σύνολα/μήνα
Εγγύηση: |
36 μηνών |
ApplicaPtion: |
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
Εφαρμόσιμος τύπος κυττάρου: |
Lifepo4, NMC, LTO |
Ονομαστική τάση: |
816V |
Μέγιστο ρεύμα: |
250A |
HV μέγεθος κιβωτίων: |
4U |
Χαρακτηριστικό σχεδιασμού: |
Δύο τροφοδοσίες συνεχούς ρεύματος |
Ονομασία του προϊόντος: |
Σύστημα διαχείρισης μπαταρίας |
Βάρος: |
28Kgs |
Εγγύηση: |
36 μηνών |
ApplicaPtion: |
Επικαιροποιημένα συστήματα ηλεκτρικής ενέργειας |
Εφαρμόσιμος τύπος κυττάρου: |
Lifepo4, NMC, LTO |
Ονομαστική τάση: |
816V |
Μέγιστο ρεύμα: |
250A |
HV μέγεθος κιβωτίων: |
4U |
Χαρακτηριστικό σχεδιασμού: |
Δύο τροφοδοσίες συνεχούς ρεύματος |
Ονομασία του προϊόντος: |
Σύστημα διαχείρισης μπαταρίας |
Βάρος: |
28Kgs |
Lifepo4 BMS 255S 816V 250A ESS UPS BMS για ηλιακή εκτός δικτύου BESS Sistema De Gestion De Bateria
Κατάλογος προϊόντων GCE HV-BMS:
Ένα πλήρες σύνολο λύσεων HV 255S816V 250A BMS περιλαμβάνει:
1 σύνολο Master BMS, μοντέλο #: RBMS07-S20-250A816V
17sets 15S Σκλάβος BMU μοντέλο #: BMU07-15S8T48F
17sets 15S συρματόπλεγμα
15S Τα σύρματα συρματόπλεγματος περιλαμβάνουν:
Σύρμα απόκτησης τάσης και θερμοκρασίας,
Η εξωτερική γραμμή επικοινωνίας της BMU με το λιμάνι του Σέντζι,
Το καλώδιο για τον ανεμιστήρα.
Εικόνες προϊόντων BMS υψηλής τάσης GCE:

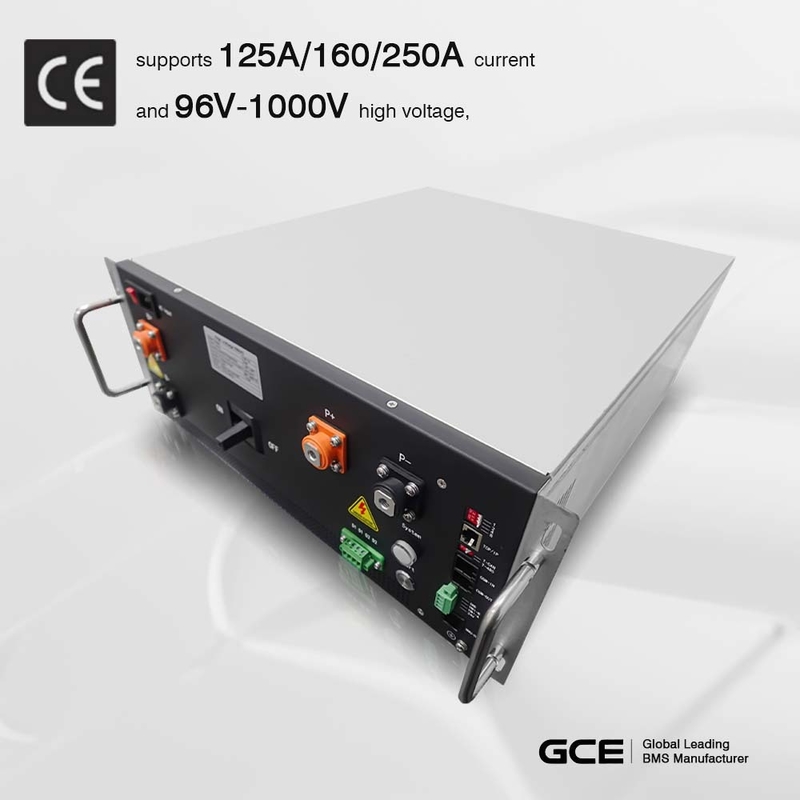

Το RBMS αποτελείται από το κύριο σύστημα ελέγχου PCB, ρελέ/συνδετήρες, εξοπλισμό ανίχνευσης ρεύματος φόρτισης και εκφόρτισης, παροχή συνεχούς ενέργειας, διακόπτες, επικοινωνία rs485,CAN TCPIP και άλλες διεπαφές και συνδέσεις.
Το BMU (slave BMS) έχει 8S, 12S-16S, 17S-24S τρεις τύπους bmu. Μπορείτε να κάνετε οποιοδήποτε είδος μπαταριών ανάλογα με την χωρητικότητα, το βάρος και το μέγεθος του κυττάρου σας ως βασικές ενότητες.
SBMS (Stack BMS), stack σημαίνει 2 ή περισσότερα ράφια μπαταρίας παράλληλα, τότε το SBMS είναι απαραίτητο, επειδή πρέπει να κάνετε όλα τα ράφια παράλληλα και να πάρετε πληροφορίες για την κατάσταση της μπαταρίας από κάθε κύτταρο,Το SBMS έχει οθόνη αφής 7 ιντσών.Αρκεί για να εμφανίσει όλες τις πληροφορίες.
Τεχνικές παραμέτρους GCE HV-BMS:
| RBMS ((master BMS)) | 4U-125A/160A/250A |
| μέθοδος προστασίας | MCCB+Contactor |
| Περιοχή ονομαστικού ρεύματος | -250A ~ 250A |
| Πεδίο τάσης | 384V-1000V |
| Σήμερα ακρίβεια δειγματοληψίας | 10,0% FSR |
| Διασύνδεση επικοινωνίας με PCS | RS485/CAN |
| Διασύνδεση επικοινωνίας με τη ΜΜΕ | Μπορεί να |
| Διασύνδεση επικοινωνίας με το GBMS | RS485/CAN |
| Επικοινωνία με λογισμικό παρακολούθησης/ΕΣΜ | Ethernet |
| Υποστήριξη αναβάθμισης IAP | - Ναι, ναι. |
| Υποστήριξη οθόνης HMI και ρυθμίσεων παραμέτρων | Όχι (προαιρετικό) |
| Ανίχνευση μόνωσης | Ναι (προαιρετικό) |
| Μονάδα ισχύος υψηλής τάσης | Υποστήριξη εκκίνησης συνεχούς ρεύματος (προαιρετική) |
| Η έξοδος στεγνής επαφής (κανονικά ανοιχτή) | Κανένα |
| Μέγιστο qty των ΜΜΕ | 18 |
| Δύναμη | 24VDC ((18~28V) |
| Κατανάλωση ενέργειας | ≤ 25W |
| Μέγεθος (W*H*D) mm | 4U |
| (440*178*500) | |
| Σύνδεση, δρόμο έξω. | Πίσω και μπροστά |
| Κέντρο κτύπησης | υποστήριξη (προαιρετική) |
| καθαρό βάρος | 23 κιλά |
Χαρακτηριστικά BMS υψηλής τάσης GCE:
| 1 | Προχωρημένο σύστημα διαχείρισης μπαταρίας ---- Το πολύ ολοκληρωμένο σύστημα διαχείρισης μπαταρίας μπορεί να πραγματοποιήσει απρόσκοπτη παρακολούθηση. |
| 2 |
Τέλεια λειτουργία αυτοελέγχου και ελέγχου της κατάστασης λειτουργίας, με οθόνη HMI,3.5 ιντσών και 7 ιντσών οθόνη αφής προαιρετική. |
| 3 | Ολοκληρωμένες και αξιόπιστες στρατηγικές ελέγχου και προστασίας του συστήματος, που εγγυώνται ολοκληρωτικά την ασφάλεια της μπαταρίας και συνοδεύουν για να παρατείνουν τη διάρκεια ζωής των μπαταριών. |
| 4 |
Μονωδική σχεδίαση, ρυθμιζόμενη και επεκτάσιμη-----πολλές μονάδες αποθήκευσης ενέργειας μπορούν να είναι Το σύστημα αποθήκευσης ενέργειας μπορεί να συνδυαστεί ευέλικτα και να επεκταθεί σε 1GWh ως μεγαλύτερο σύστημα αποθήκευσης ενέργειας. |
| 5 |
Αρκετές διεπαφές επικοινωνίας --- πολλαπλές RS485, CAN, Ethernet, εισροές στεγνής επαφής και διεπαφές εξόδου, που υποστηρίζουν την επικοινωνία με τους περισσότερους PCS/μετατροπείς και διακομιστές παρακολούθησης στην αγορά. |
| 6 |
Το πρωτόκολλο επικοινωνίας είναι ευέλικτο. Το σύστημα αυτό μπορεί επίσης να προσαρμοστεί στο PCS διαφόρων κατασκευαστών ανάλογα με τις ανάγκες των πελατών. |
| 7 | Το ενσωματωμένο τσιπ μνήμης μεγάλης χωρητικότητας μπορεί να αποθηκεύσει ένα μεγάλο ποσό των βασικών δεδομένων λειτουργίας, και μια κάρτα SD μπορεί να προστεθεί για να συνειδητοποιήσει την μπαταρία ιστορική αποθήκευση δεδομένων |
| 8 |
Ο αυτόματος έλεγχος κυκλοφορίας και ο αυτόματος παράλληλος / εκτός γραμμής έλεγχος μπορούν εύκολα να συνειδητοποιήσουν την παράλληλη σύνδεση συσσωρευτών μπαταριών. |
Σύνδεσμος για λήψη προδιαγραφών:
Ειδικότητα GCE_RBMS - EN - V1.0.pdf
GCE 12-16S BMU-προδιαγραφή-UL-V1.0.pdf
φόρμα συλλογής πληροφοριών BMS υψηλής τάσης EN2021-04.do...
