Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: GCE
Πιστοποίηση: CE UL TUV
Αριθμό μοντέλου: RBMS07-S20-400A870.4V
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 2
Τιμή: Negotiatable
Συσκευασία λεπτομέρειες: Τσάντα φυσαλίδων, αφρός, χαρτοκιβώτιο
Χρόνος παράδοσης: 20 εργάσιμες μέρες
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 1000 σύνολα/μήνα
Εγγύηση: |
3 έτη |
Εφαρμόσιμος τύπος κυττάρου: |
Lifepo4 NMC LTO |
Ονομαστική τάση ≠: |
870.4V |
Μέγιστο ρεύμα: |
400A |
Αριθμός καλωδίου μπαταρίας.: |
272s |
Χαρακτηριστικό σχεδιασμού: |
Δύο τροφοδοσίες συνεχούς ρεύματος |
Επικοινωνία: |
LAN, RS485, CAN |
HV μέγεθος κιβωτίων: |
5U |
Όργανο ελέγχου μόνωσης: |
Προαιρετικό |
Νέο βάρος: |
32kgs |
Δομή: |
Master BMS, Slave BMU, καλώδια απόκτησης |
Διαθέσιμες αιτήσεις: |
Ηλεκτρονικό σύστημα BESS UPS Solar Off-Grid |
Εγγύηση: |
3 έτη |
Εφαρμόσιμος τύπος κυττάρου: |
Lifepo4 NMC LTO |
Ονομαστική τάση ≠: |
870.4V |
Μέγιστο ρεύμα: |
400A |
Αριθμός καλωδίου μπαταρίας.: |
272s |
Χαρακτηριστικό σχεδιασμού: |
Δύο τροφοδοσίες συνεχούς ρεύματος |
Επικοινωνία: |
LAN, RS485, CAN |
HV μέγεθος κιβωτίων: |
5U |
Όργανο ελέγχου μόνωσης: |
Προαιρετικό |
Νέο βάρος: |
32kgs |
Δομή: |
Master BMS, Slave BMU, καλώδια απόκτησης |
Διαθέσιμες αιτήσεις: |
Ηλεκτρονικό σύστημα BESS UPS Solar Off-Grid |

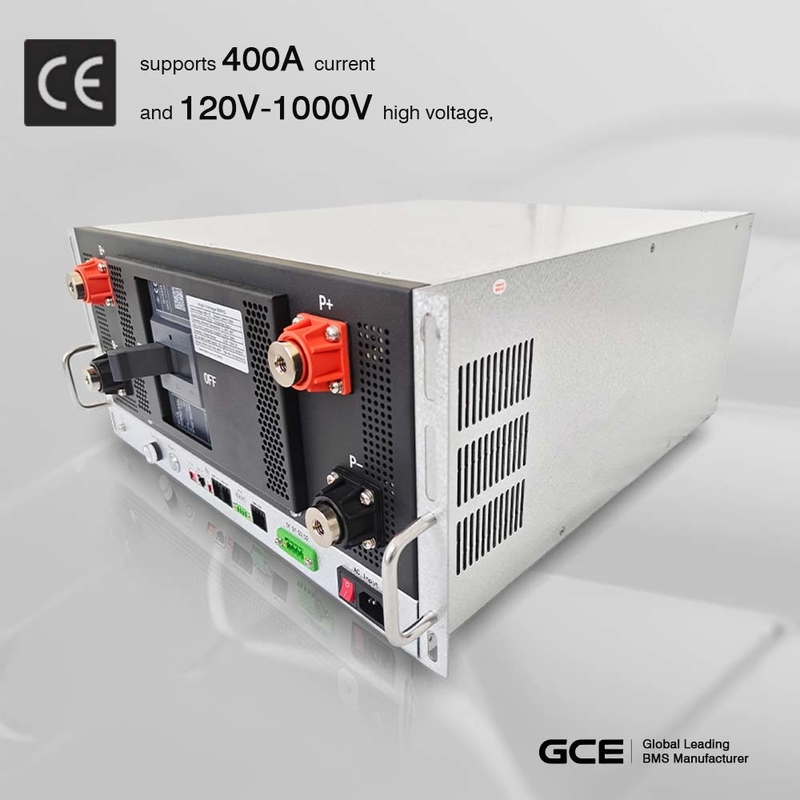

Lifepo4 μπαταρία 272S 870.4V 400A ESS UPS Σύστημα διαχείρισης για ηλιακή ενέργεια εκτός δικτύου BESS Sistema De Gestion De Bateria
Ένα πλήρες σύνολο HV272S870.4V 400AΟι λύσεις BMS περιλαμβάνουν:
1 σύνολο Master BMS, μοντέλο #: RBMS07-S20-400A870.4V
17sets 16S Σκλάβος BMU μοντέλο #: BMU07-16S8T48F
17sets 16S Wire Harness
16S Τα σύρματα συρματόπλεγματος περιλαμβάνουν:
20P τάση&18P καλώδιο λήψης θερμοκρασίας, τυπικό μήκος 60cm
Εξωτερικό καλώδιο επικοινωνίας BMU με λιμάνι Shenji, τυπικό μήκος 30cm
Το καλώδιο ισχύος για τον ανεμιστήρα, κανονικό μήκος 60cm
Εισαγωγή της εταιρείας GCE:
Η Hunan Group Control Energy Technology Co., Ltd. ((GCE) είναι μια εταιρεία υψηλής τεχνολογίας που ειδικεύεται στην έρευνα και ανάπτυξη περιφερειακού εξοπλισμού BMS και μπαταρίας λιθίου.Το υψηλής απόδοσης έξυπνο σύστημα διαχείρισης μπαταρίας λιθίου που παράγεται από την εταιρεία μας υιοθετεί τη διεθνή κορυφαία τεχνολογία, γεγονός που βελτιώνει σημαντικά την αποτελεσματικότητα διαχείρισης της μπαταρίας και παρατείνει τη διάρκεια ζωής της μπαταρίας λιθίου.Η προηγμένη στρατηγική ελέγχου BMS αποφεύγει τις δυσκολίες και την αστάθεια που αντιμετωπίζουν οι περισσότεροι ανταγωνιστές για το BMS μας.
Το λογισμικό χαμηλής τάσης 4S έως 24s BMS έχει ευρύ φάσμα χρήσεων, πλούσιες διεπαφές προϊόντων, ισχυρή κλιμακωτότητα και συμβατότητα δευτερογενούς ανάπτυξης.30s έως 75s BMS υιοθετεί master-slave ολοκληρωμένο σχεδιασμό και λύση ρελέ για την κάλυψη της ζήτησης μπαταρίας λιθίου πολλαπλών σειρών μπαταριών μικρής χωρητικότητας. να μειώσει σημαντικά το κόστος χρήσης των χρηστών. 60s-270s υιοθετεί αρχιτεκτονική master-slave τριών επιπέδων,που μπορεί να ανταποκρίνεται στις απαιτήσεις σειράς και παράλληλης λειτουργίας των ενιαίων μπαταριών λιθίου μεγάλης χωρητικότητας εντός 1000V.
Με την κυριαρχία της βασικής τεχνολογίας του BMS και την εφεύρεση σε αυτή τη βάση, η εταιρεία μας έχει αναπτύξει μια ποικιλία περιφερειακών συσκευών μπαταρίας λιθίου για να καλύψει τις υψηλής ποιότητας ανάγκες της αγοράς.
Εισαγωγή προϊόντων BMS υψηλής τάσης GCE:
RBMS, σημαίνει rack BMS, κάθε rack μπορεί να κάνει μέγιστο 20pcs από 15S πακέτα μπαταριών σε σειρά για να δημιουργήσει τάση συστήματος μέχρι 1000V.
BMU (Battery Management Unit) έχει 8S, 12S-16S, 17S-24S τρεις τύπους BMU, μπορείτε να κάνετε διαφορετικές μονάδες μπαταρίας σύμφωνα με το μέγεθος, βάρος, όγκο των κυττάρων.κάθε πακέτο μπαταριών πρέπει να εγκαταστήσει μια BMU, μπορείτε να τοποθετήσετε μέσα στην συσκευασία σας, ή έξω με ένα κουτί BMU.
SBMS (Stack BMS) αν θέλετε να κάνετε το σύστημα μπαταρίας σας σε μεγαλύτερη χωρητικότητα, πρέπει να προσθέσετε περισσότερα ράφια παράλληλα, SBMS μπορεί να σας βοηθήσει να πάρετε περισσότερες πληροφορίες για την κατάσταση της μπαταρίας από το RBMS,Το SBMS παρέχει επίσης άφθονες διεπαφές για τη σύνδεση PCS / μετατροπείς, EMS και άλλων σχετικών εξοπλισμούς.
Προαιρετικός κατάλογος συστατικών του BMS υψηλής τάσης:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4- Συσκευή συρματόπλεγματος 600mm/900mm/1200mm
5. αισθητήρας θερμοκρασίας 8pcs 600mm/900mm/1200mm
6- Σωλήνες επικοινωνίας 180 mm/300 mm/600 mm
7. Σύρμα ανεμιστήρα 48V για 8S/12-16S BMU, 12V για 17S-24S BMU
8. αντίσταση μόνωσης
9. Διοικητής BMS ((RBMS) 2U/3U/4U/5U
10Η οθόνη αφής 3,5 ιντσών/7 ιντσών
11. Στάκ BMS (SBMS)
12. Rs485 σε μετατροπέα USB
13. Μετατροπέας CAN σε USB
14. Τυποποιημένο εργαλείο δοκιμής BMU
Χαρακτηριστικά του GCE HV-BMS:
| 1 | Προχωρημένο σύστημα διαχείρισης μπαταρίας--- Το εξαιρετικά ολοκληρωμένο σύστημα διαχείρισης μπαταρίας μπορεί να πραγματοποιήσει απρόσκοπτη παρακολούθηση. |
| 2 |
Τέλεια λειτουργία αυτοελέγχου και ελέγχου της κατάστασης λειτουργίας, με οθόνη HMI, Οι πληροφορίες λειτουργίας του συστήματος είναι σαφείς με μια ματιά. |
| 3 | Ολοκληρωμένες και αξιόπιστες στρατηγικές ελέγχου και προστασίας του συστήματος, που εγγυώνται ολοκληρωτικά την ασφάλεια της μπαταρίας και συνοδεύουν για να παρατείνουν τη διάρκεια ζωής των μπαταριών. |
| 4 |
Μονωδική σχεδίαση, διαμορφώσιμη και επεκτάσιμη---πολλές μονάδες αποθήκευσης ενέργειας μπορούν να είναι Το σύστημα αποθήκευσης ενέργειας μπορεί να συνδυαστεί ευέλικτα και να επεκταθεί σε ένα μεγαλύτερο σύστημα αποθήκευσης ενέργειας. |
| 5 |
Αρκετές διεπαφές επικοινωνίας --- πολλαπλές RS485, CAN, Ethernet, εισροές στεγνής επαφής και διεπαφές εξόδου, οι οποίες υποστηρίζουν την επικοινωνία με τους περισσότερους PCS και τους διακομιστές παρακολούθησης στην αγορά. |
| 6 |
Το πρωτόκολλο επικοινωνίας είναι ευέλικτο. Το σύστημα αυτό μπορεί επίσης να προσαρμοστεί στο PCS διαφόρων κατασκευαστών ανάλογα με τις ανάγκες των πελατών. |
| 7 | Το ενσωματωμένο τσιπ μνήμης μεγάλης χωρητικότητας μπορεί να αποθηκεύσει ένα μεγάλο ποσό των βασικών δεδομένων λειτουργίας, και μια κάρτα SD μπορεί να προστεθεί για να συνειδητοποιήσει την μπαταρία ιστορική αποθήκευση δεδομένων |
| 8 |
Ο αυτόματος έλεγχος κυκλοφορίας και ο αυτόματος παράλληλος / εκτός γραμμής έλεγχος μπορούν εύκολα να συνειδητοποιήσουν την παράλληλη σύνδεση συσσωρευτών μπαταριών. |
Σύνδεση για λήψη των προδιαγραφών RBMS
Ειδικότητα GCE_RBMS - EN - V1.0.pdf
GCE 12-16S BMU-προδιαγραφή-UL-V1.0.pdf
GCE 17-24S BMU-προδιαγραφή-UL-V1.0.pdf
φόρμα συλλογής πληροφοριών BMS υψηλής τάσης EN2021-04.do...
