Σύστημα διαχείρισης μπαταριών λιθίου GCE 256V 250A Lifepo4 BMS BMS Με
15S BMU Για μεγάλης κλίμακας LFP NCM LTO BESS UPS SolarESS Micro Grid ESS
Home ESS Container ESS Solar Carport ESS

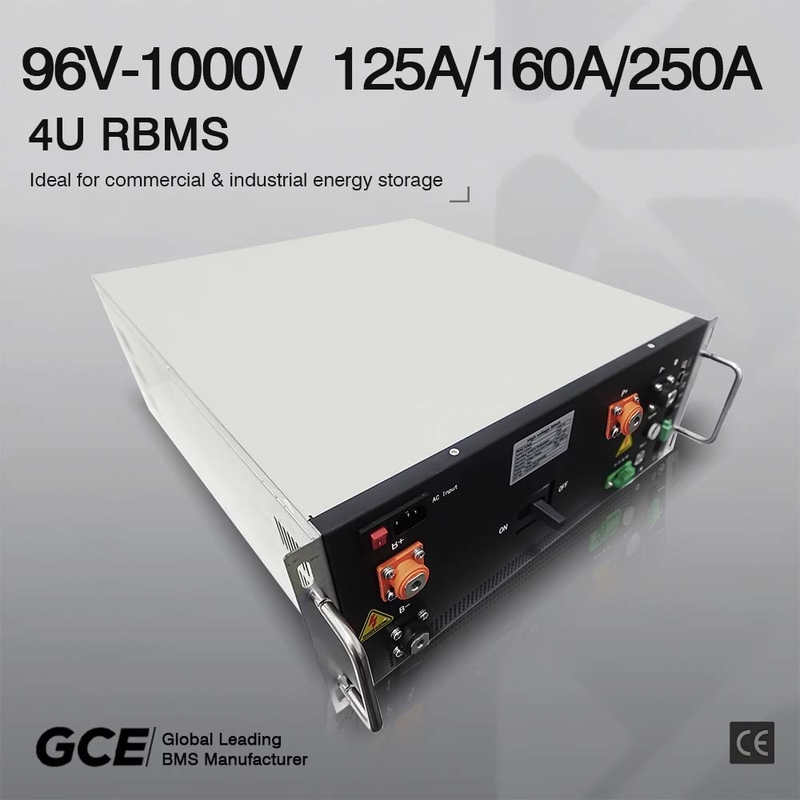

High Voltage Master BMS: RMBS07-S20-250A624V
Ένα πλήρες σετ λύσεων HV 80S256V 250A BMS περιλαμβάνει:
1 σετ Master BMS, Μοντέλο#: RBMS07-S20-250A256V
4 σετ 20S Slave BMU Μοντέλο#: BMU07-20S8T48F
4 σετ καλωδίων 20S:
συμπεριλαμβανομένων των καλωδίων αισθητήρα τάσης και θερμοκρασίας,
καλώδια επικοινωνίας BMU,
Καλώδιο τροφοδοσίας ανεμιστήρα.
1.Advanced Μπαταρία Management System --- Το εξαιρετικά ενσωματωμένο σύστημα διαχείρισης μπαταρίας επιτρέπει την απρόσκοπτη παρακολούθηση.
2. τέλειος αυτοέλεγχος και ανίχνευση κατάστασης λειτουργίας, με οθόνη HMI, πληροφορίες λειτουργίας συστήματος με μια ματιά.
3. Τέλειες και αξιόπιστες στρατηγικές ελέγχου και προστασίας συστήματος για την πλήρη προστασία της ασφάλειας της μπαταρίας και την παράταση της διάρκειας ζωής της
συνοδός μπαταρίας.
4. Αρθρωτός σχεδιασμός, διαμορφώσιμος, επεκτάσιμος --- ο ευέλικτος συνδυασμός πολλαπλών μονάδων αποθήκευσης ενέργειας μπορεί να επεκταθεί σε μεγαλύτερο
σύστημα αποθήκευσης ενέργειας, το μέγιστο μπορεί να υποστηρίξει 272 σειρές μπαταριών (μπαταρία μολύβδου-άνθρακα 400).
![]() |
![]() |
![]() |
12S-24S BMU(Slave)Το 12S-24S BMU διαθέτει 8 τεμάχια αισθητήρων θερμοκρασίας, τάση ανεμιστήρα 48V (17S-24S 12V), εύρος ανίχνευσης τάσης 0-5V, τροφοδοτικό 12V, κατανάλωση μικρότερη 20mA, επικοινωνία CAN2.0 B
|
Καλωδίωση-Καλώδιο λήψης σήματοςΚαλώδιο 18 ακίδων + 20 ακίδων, το τυπικό μήκος είναι 600 mm, 900 mm, 1200 mm καλώδιο αισθητήρα θερμοκρασίας: το τυπικό μήκος είναι 600 mm, 900 mm, 1200 mm
Καλώδιο ανεμιστήρα: 600mm |
Καλωδίωση-καλώδιο επικοινωνίαςΤο καλώδιο επικοινωνίας συνδέεται από το κύριο BMS σε κάθε BMU με σύνδεση καταρράκτη, η τελευταία θύρα είναι για την αντίσταση τερματικού
|
Πραγματική εικόνα του BMU:
Προσδιορισμός:
Ονομασία προϊόντος | BMS (Σύστημα διαχείρισης μπαταριών) |
Αριθμός Μοντέλου. | RBMS07-S20-250A256V |
προστατευτική μέθοδος | MCCB+Contactor |
Ονομαστική τρέχουσα περιοχή | -250A~250A (Μέγ. 500A) |
Εύρος τάσης | 96V-1000V |
Τρέχουσα Ακρίβεια Δειγματοληψίας | 1,0% FSR |
Διεπαφή επικοινωνίας με PCS | RS485/CAN |
Διεπαφή επικοινωνίας με BMU | ΜΠΟΡΩ |
Διεπαφή επικοινωνίας με SBMS | RS485/CAN |
Επικοινωνία με λογισμικό παρακολούθησης/EMS | Ethernet |
Υποστήριξη αναβάθμισης IAP | Ναί |
Υποστήριξη οθόνης και παραμέτρου HMI | Όχι (Προαιρετικό πρόσθετο) |
Ανίχνευση μόνωσης | Ναι (Προαιρετικό) |
Μονάδα ισχύος υψηλής τάσης | Υποστήριξη εκκίνησης DC (προαιρετικό) |
Έξοδος ξηρής επαφής (κανονικά ανοιχτή) | Οχι |
Μέγιστος αριθμός BMU | 20 |
Εξουσία | 24VDC(18~28V) |
Κατανάλωση ενέργειας | ≤20W |
Μέγεθος(Π*Υ*Δ)mm | 4U (482*180*500) |
Διέξοδος | Εμπρός |
Κέντρο βρύσης | Υποστήριξη (Προαιρετικό) |
Καθαρό βάρος | 30 κιλά |
Λήψη εγγράφων:
Σύνδεσμος για τη λήψη προδιαγραφών για Master BMS και Slave BMU:
Προδιαγραφή GCE_RBMS--EN--V1.0.pdf
GCE 17-24S BMU-specification-UL-V1.0.pdf
Σύνδεσμος για τη λήψη της φόρμας συλλογής πληροφοριών ζήτησης BMS:
Έντυπο συλλογής πληροφοριών BMS υψηλής τάσης EN2021-04.do...
Για περισσότερες πληροφορίες σχετικά με το BMS μας, επικοινωνήστε μαζί μου.
Εφαρμογές:
