έξυπνη BMS Lifepo4 BMS 16S BMU 224S 716.8V 160A ενεργειακή αποθήκευση UPS συστημάτων διαχείρισης μπαταριών υψηλής τάσης σωρηδόν
Διαμόρφωση 716.8V160A HV BMS:
Οι λύσεις HV 224S716.8V 160A BMS περιλαμβάνουν:
1set κύριο BMS, Model#: RBMS07-D20-160A716.8V
σκλάβος BMU Model# 14sets 16S: BMU08-16S8T12F
λουρί καλωδίων 14sets 16S
Το λουρί καλωδίων περιλαμβάνει:
Καλώδιο αποκτήσεων Voltage&Temperature,
Καλώδιο εξωτερικής επικοινωνίας BMU με το λιμένα Shenji,
Το καλώδιο δύναμης για τον ανεμιστήρα.
GCE HV κύρια BMS και εξαρτήματα:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
12S-24S BMU (σκλάβος) 12S-24S BMU έχει 8pcs των αισθητήρων θερμοκρασίας, τάση 48V ανεμιστήρων (17S-24S 12V), σειρά 0-5V, παροχή ηλεκτρικού ρεύματος 12V, κατανάλωση ανίχνευσης τάσης λιγότερο 20mA, επικοινωνία CAN2.0 Β
|
Λουρί καλωδίωνΚαλώδιο αποκτήσεων σημάτωνΚαλώδιο 18 P+20P, τυποποιημένο μήκος 600mm, 900mm, καλώδιο αισθητήρων θερμοκρασίας 1200mm: τυποποιημένο μήκος: 600mm, 900mm, 1200mm
Καλώδιο δύναμης ανεμιστήρων: 600mm
|
Λουρί καλωδίων καλώδιο επικοινωνίαςΤο καλώδιο επικοινωνίας συνδέει από το κύριο BMS με κάθε BMU με μια σύνδεση καταρρακτών, ο τελευταίος λιμένας είναι για την τελική αντίσταση
|
Χαρακτηριστικά προϊόντων HV BMS:
※ Προηγμένο σύστημα διαχείρισης μπαταριών-Το ιδιαίτερα ενσωματωμένο σύστημα διαχείρισης μπαταριών μπορεί να πραγματοποιήσει τον άνευ ραφής έλεγχο.
※ Η τέλεια self-checking και τρέχοντας θέση που ελέγχει τη λειτουργία, με την οθόνη επίδειξης HMI, τρέχοντας πληροφορίες συστημάτων είναι σαφής με μια ματιά.
※ Οι πλήρεις και αξιόπιστες στρατηγικές ελέγχου και προστασίας συστημάτων, εγγυώνται περιεκτικά την ασφάλεια μπαταριών και τη συνοδεία για να επεκτείνουν τη ζωή των πακέτων μπαταριών.
※ Μορφωματικό σχέδιο, διαμορφώσιμος και εκτάσιμος-οι πολλαπλάσιες μονάδες ενεργειακής αποθήκευσης μπορούν να συνδυαστούν ελαστικά και να επεκταθούν σε ένα μεγαλύτερο σύστημα ενεργειακής αποθήκευσης.
Τεχνικές παράμετροι HV BMS:
RBMS (κύριο BMS) | 4U-125A/160A/250A |
προστασία της μεθόδου | MCCB+Contactor |
Εκτιμημένη τρέχουσα σειρά | -250A~250A |
Σειρά τάσης | 384V-1000V |
Τρέχουσα ακρίβεια δειγματοληψίας | 1.0%FSR |
Διεπαφή επικοινωνίας με τα PC | RS485/CAN |
Διεπαφή επικοινωνίας με BMU | ΜΠΟΡΕΣΤΕ |
Διεπαφή επικοινωνίας με GBMS | RS485/CAN |
Επικοινωνία με τον έλεγχο software/EMS | Ethernet |
Βελτίωση υποστήριξης IAP | Ναι |
Τοποθετήσεις επίδειξης και παραμέτρου υποστήριξης HMI | Αριθ. (OptionalPlug μέσα) |
Ανίχνευση μόνωσης | Ναι (προαιρετικός) |
Ενότητα δύναμης υψηλής τάσης | ΣΥΝΕΧΗΣ έναρξη υποστήριξης (προαιρετική) |
Ξηρά παραγωγή επαφών (κανονικά ανοικτή) | Κανένας |
Μέγιστος qty BMUs | 18 |
Δύναμη | 24VDC (18~28V) |
Κατανάλωση ισχύος | ≤25W |

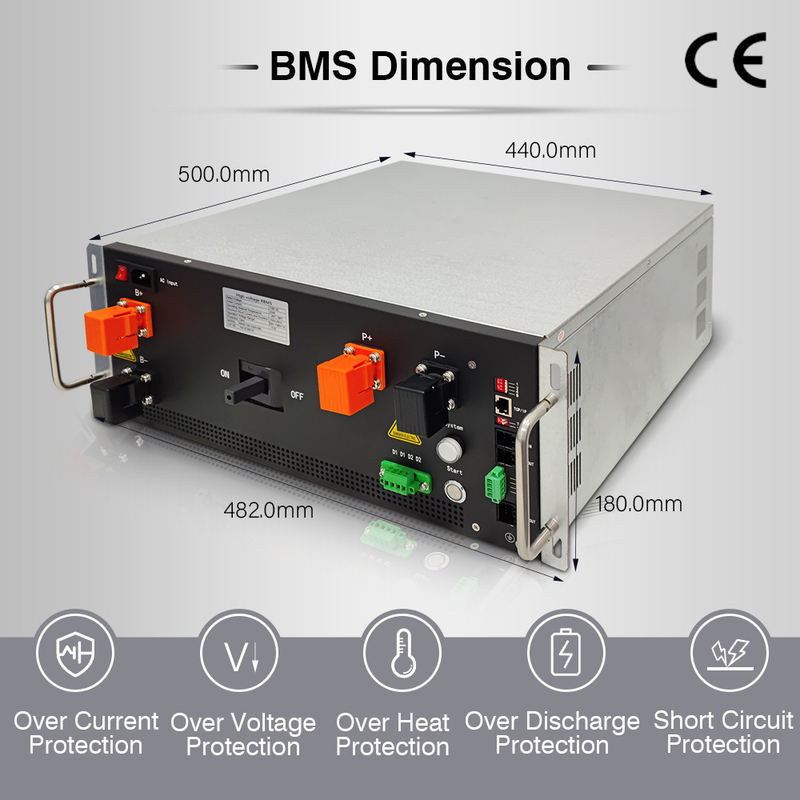

Μέγεθος (W*H*D) χιλ. | 4U (440*178*500) |
Έξοδος σύνδεσης | Πλάτη και μέτωπο |
Κέντρο βρυσών | υποστήριξη (προαιρετική) |
καθαρό βάρος | 23kg |
3-ισόπεδη BMS δομή διαγραμμάτων GCE HV:
Εφαρμογές HV BMS:
![]() |
![]() |
![]() |
![]() |
FAQs για GCE HV BMS:
